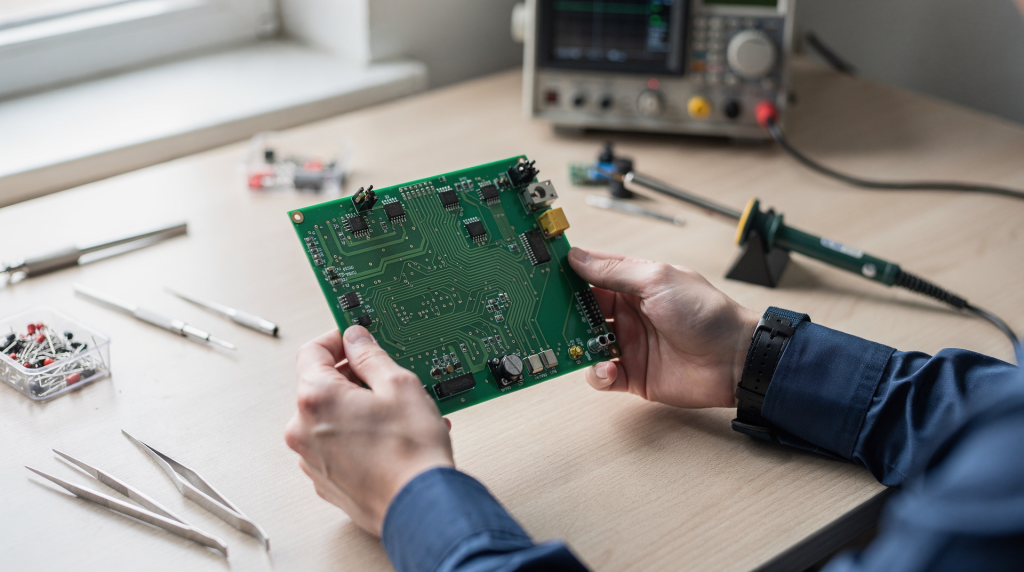

Чему учит работа с печатными платами: заметки из практики

Первая же плата, собранная вручную, быстро отрезвляет. Схема в симуляторе работала идеально, номиналы подобраны, разводка логичная — а устройство молчит. И начинается: прозвонка, осмотр, поиск холодной пайки или микроскопического мостика между выводами. Именно в этот момент понимаешь: электроника — это не только «спаять по схеме». Плата учит думать о механике, тепловых режимах, качестве монтажа и о том, как одно неаккуратное движение жалом превращается в часы диагностики.

Печатная плата — отличный тренажёр инженерной дисциплины. На ней отлично видно, где заканчивается теория из учебников и начинается реальная сборка, ремонт и проверка под нагрузкой. И этот опыт напрямую переносится потом на всё: от самодельных датчиков для умного дома до сборки распределительного щита с релейной автоматикой.

Почему опыт с платами полезен не только ради пайки

Печатная плата заставляет смотреть на устройство как на систему, а не как на набор деталей. На ней сразу проявляются ошибки проектирования, сборки и эксплуатации: от неверной ориентации компонента до перегрева дорожек и плохого контакта в разъёме. Когда собираешь, скажем, плату управления освещением на MOSFET-ключе, быстро выясняется, что ширина дорожек под рабочий ток в 5А — это не формальность, а вопрос того, будет ли текстолит греться и деградировать со временем.

Работа с платами учит нескольким важным вещам:

• читать схему и сопоставлять её с физическим монтажом — видеть за условными обозначениями реальные компоненты и соединения;
• понимать, как ведут себя тепло и припой — почему флюс активируется при определённой температуре, а перегрев разрушает адгезию площадки к текстолиту;
• замечать механические и электрические слабые места — от вибрирующих разъёмов до дорожек, проложенных слишком близко к крепёжным отверстиям;
• проверять устройство не «на глаз», а измерениями — мультиметр и осциллограф становятся продолжением рук;
• учитывать ремонтопригодность ещё на этапе сборки — доступ к контрольным точкам, неизолированные пятаки для прозвонки, запас по длине проводов.

Именно эти навыки потом помогают и в бытовой автоматике, и в щитах, и в любой самодельной электронике для дома. Когда проектируешь узел на DIN-рейку с контроллером, понимание тепловых режимов и качества контакта уже не абстракция, а рабочий инструмент.

Что особенно быстро понимаешь на практике

1. Хороший монтаж важнее красивой схемы

На бумаге схема может быть идеальной, но плата всё равно не заработает, если есть холодная пайка, перемычка из припоя или установлен не тот номинал. Типовые проблемы сборки — это не редкость, а обычная часть практики: непропаянные контакты, мостики между соседними выводами, избыток припоя, перегретые контактные площадки, следы загрязнения и плохая механическая фиксация компонентов. Даже банальный разъём, недожатый до щелчка, способен давать плавающий отказ, который вы будете искать неделями.

Практический вывод: после пайки всегда нужен не один, а минимум три уровня проверки:

• визуальный осмотр с лупой или микроскопом — под углом, с боковой подсветкой, чтобы увидеть трещины и непропаи;
• прозвонка подозрительных цепей — особенно питания и сигнальных линий, где цена ошибки высока;
• функциональная проверка под нагрузкой — с контролем тока потребления и тепловизором, если есть.

2. Температура — это не «чем горячее, тем лучше»

Одна из самых частых ошибок новичка — слишком высокий нагрев жала и долгое касание вывода. В результате страдают площадки, переходные отверстия, корпус компонента и иногда даже диэлектрик платы. На многослойных платах это особенно критично: внутренние слои меди не видны глазу, но лишнее тепло может дать расслоение препрега и скрытые дефекты, которые проявятся через месяцы эксплуатации. Температура жала в 350–370°C для бессвинцового припоя — это рабочий диапазон, а не «поставлю 400 на всякий случай».

Практический вывод: греть нужно не «с запасом», а ровно настолько, чтобы припой нормально смачивал площадку и вывод. Если соединение не получается, чаще проблема в технике — плохо залуженное жало, недостаток флюса, окисленный вывод, — а не в желании добавить температуры. Хорошее соединение формируется за 1–3 секунды, а не за 10.

3. Флюс — это не косметика, а рабочий инструмент

Флюс облегчает смачивание, помогает припою растекаться и снижает риск плохого соединения. Без него пайка часто выглядит «серой», неровной и ненадёжной — поверхность шва матовая, с микропорами. При этом избыток флюса тоже не спасает плохую механику или перегрев. Более того, активные флюсы требуют обязательной отмывки после пайки, иначе остатки создадут токопроводящие мостики и коррозию через полгода-год.

Практический вывод: флюс нужен, но он не исправляет:

• грязные поверхности — жир, пыль, оксидная плёнка должны быть удалены до пайки;
• окисленные выводы — компоненты после длительного хранения требуют зачистки или лужения;
• неправильную температуру — флюс сгорает быстрее, чем припой растекается;
• плохой контакт жала с площадкой и выводом — если жало касается только одной поверхности, вторая не прогревается.

4. Диагностика начинается с сравнения

Печатная плата приучает не гадать, а сравнивать. Проверка «как должно быть» против «как сделано на самом деле» — самый надёжный подход, который работает и при сборке, и при ремонте. Если есть схема, полезно сопоставлять соединения на плате с ней по цепям: питание, земля, сигнальные линии. Отдельно проверять полярность электролитических конденсаторов, диодов, светодиодов и микросхем — перепутанный плюс-минус на электролите даёт вздутие или хлопок при первом же включении.

Это особенно важно, когда плата собрана вручную или отремонтирована после чужого вмешательства. Чужой монтаж — это всегда сюрприз: можно найти и перемычки из проволоки вместо предохранителя, и дорожки, восстановленные каплей припоя, и компоненты, впаянные «вверх ногами».

5. Мелкие дефекты часто важнее крупных

Сгоревший стабилизатор напряжения заметить легко — характерный кратер в корпусе, запах горелого текстолита, короткое замыкание по питанию. А вот трещина в пайке, микротрещина дорожки, слабый контакт в разъёме или загрязнение между площадками могут давать плавающую неисправность, которую сложно повторить. Устройство работает час, два, день — а потом внезапно перезагружается или зависает. Именно такие дефекты учат терпению и аккуратности: осматривать каждый шов, шевелить разъёмы, проверять плату на изгиб.

Типовые ошибки, которые хорошо запоминаются

Как работать с платой, чтобы не портить её зря

Перед пайкой

• Проверьте маркировку деталей — номинал резисторов по коду или мультиметром, ёмкость конденсаторов, тип микросхем.
• Сверьте полярность электролитов, диодов, светодиодов, микросхем — ключ на корпусе, полоса на диоде, длинная нога у светодиода.
• Осмотрите плату на царапины, трещины, отслоения и загрязнения — особенно если плата изготовлена не в заводских условиях, а методом ЛУТ или на фрезерном станке.
• Подготовьте рабочее место: свет, лупа, вентиляция, удобная фиксация платы в держателе или тисках.

Во время пайки

• Не держите жало долго на одном месте — 2–3 секунды на соединение, не больше.
• Прогревайте одновременно вывод и площадку — жало должно касаться обеих поверхностей для равномерного прогрева.
• Не добавляйте припой «на всякий случай» в огромном количестве — достаточно, чтобы шов был вогнутым и блестящим.
• Не двигайте деталь до застывания соединения — даже микросмещение даёт трещину в шве.

После пайки

• Осмотрите все швы под увеличением — лупа с 10-кратным увеличением или микроскоп.
• Прозвоните питание на короткое замыкание — между плюсом и землёй должно быть сопротивление, соответствующее схеме.
• Проверьте критичные цепи до первого включения — особенно цепи питания микроконтроллера и силовых ключей.
• Первый запуск делайте через ограничение по току, если есть такая возможность — лабораторный блок питания с ограничением в 100–200 мА спасёт от выгорания при ошибке.

Что важно в ремонте плат

Ремонт печатных плат учит главному: сначала ищут причину, потом меняют деталь. Если просто выпаять сгоревший транзистор и поставить новый, а причина в коротком замыкании нагрузки, перегреве из-за плохого теплоотвода или дребезге контакта, неисправность вернётся через день или неделю. Это правило работает и в бытовой автоматике: замена сгоревшего реле без проверки тока коммутации и состояния искрогасящей цепи — гарантия повторного выезда.

Полезный алгоритм ремонта:

1. Осмотр платы — визуальный, с лупой, на предмет вздутых конденсаторов, подгоревших дорожек, треснувших паек.
2. Поиск явных повреждений — запах гари, изменение цвета текстолита, оплавленный пластик разъёмов.
3. Прозвонка подозрительных цепей — короткое замыкание по питанию, обрыв сигнальных линий.
4. Проверка питания — все напряжения в контрольных точках должны соответствовать схеме.
5. Проверка входов и выходов по контрольным точкам — осциллографом или логическим анализатором, если нужно.
6. Замена только подтверждённого неисправного элемента — после того, как причина отказа найдена и устранена.
7. Повторный тест под нагрузкой — с контролем температуры и тока в течение хотя бы 30 минут.

Чему плата учит в инженерном смысле

Плата быстро показывает, что в электронике важны не только знания, но и аккуратность, повторяемость и привычка проверять себя. Это переносится и в другие задачи, с которыми я сталкиваюсь постоянно:

• в бытовой автоматике — на надёжность и защиту: расчёт сечения кабеля под реальную нагрузку, а не «полтора квадрата везде», подбор автоматов с правильной характеристикой срабатывания;
• в проектировании — на удобство сборки и обслуживания: доступ к клеммам, маркировка проводов, запас места в щите;
• в монтаже — на аккуратную разводку и доступность узлов: слаботочные линии отдельно от силовых, экранирование сигнальных кабелей;
• в эксплуатации — на понимание, что устройство должно не просто работать сегодня, но и обслуживаться завтра: съёмные клеммники, модульная конструкция, документация.

Если смотреть шире, работа с платами формирует правильный инженерный стиль: меньше догадок, больше измерений, меньше спешки, больше контроля. Это мышление, которое потом применяешь и к отладке Zigbee-сети, и к поиску помех на шине Modbus, и к диагностике KNX-устройств.

Практический чек-лист перед первым включением

• все детали стоят по номиналам и ориентации — резисторы, конденсаторы, диоды, микросхемы проверены;
• нет мостиков припоя — особенно между близко расположенными выводами микросхем в корпусах TQFP и SOIC;
• нет непропаянных выводов — каждый шов блестящий, с вогнутым мениском;
• питание не закорочено — сопротивление между плюсом и землёй измерено и соответствует ожидаемому;
• разъёмы вставлены до конца — с характерным щелчком фиксатора;
• плата очищена от излишков флюса — изопропиловым спиртом и кистью, с последующей сушкой;
• критичные цепи прозвонены — питание микроконтроллера, линии сброса, тактирование;
• первый запуск идёт с контролем тока или через ограничение — лабораторный блок питания с индикацией тока.

Когда плата «учит» особенно жёстко

Некоторые ошибки видны не сразу, а спустя время — и это самые ценные уроки, потому что они учат думать о долговременной надёжности:

• перегретая площадка отрывается после нескольких циклов нагрева-остывания — особенно в силовых узлах с большими токами;
• слабая пайка начинает трещать от вибрации — актуально для устройств, установленных рядом с насосами или вентиляторами;
• грязь и остатки флюса дают утечки в сыром помещении — сопротивление между дорожками падает, появляются паразитные токи;
• плохой контакт в разъёме проявляется только под нагрузкой — при малом токе всё работает, при номинальном — просадка напряжения и нагрев;
• перегрузка по току сначала выглядит как «странный глюк», а потом заканчивается повреждением дорожек — отслоением меди от текстолита.

Это хороший урок: надёжность — это не только работоспособность в момент включения. Это способность устройства работать через год, два, пять лет в реальных условиях: с перепадами температуры, влажностью, вибрацией и неидеальным питанием.

Вывод

Работа с печатными платами учит не только паять. Она формирует инженерное мышление: как проверять, как искать причину, как не портить детали лишним нагревом и как делать устройство пригодным не только к запуску, но и к нормальной эксплуатации. Это мышление потом применяется везде — от сборки прототипа датчика на макетке до проектирования целого распределительного щита с автоматикой.

Если коротко, плата быстро объясняет три вещи:

• аккуратность экономит часы переделок — лучше потратить лишние пять минут на осмотр, чем два часа на поиск мостика;
• диагностика важнее угадывания — мультиметр и осциллограф всегда точнее интуиции;
• надёжность закладывается ещё до первого включения — качеством монтажа, отмывкой, проверкой тепловых режимов.

FAQ

Нужно ли уметь читать схему, чтобы работать с платами?

Да. Даже базовое понимание схемы помогает быстрее находить ошибки, проверять полярность и сравнивать монтаж с логикой устройства. Без этого ремонт превращается в гадание, а сборка — в механическое повторение чужой работы без понимания, что и зачем вы делаете.

Что чаще всего ломают при ручной пайке?

Площадки, дорожки, выводы компонентов и разъёмы. Обычно это происходит из-за перегрева, рывков или лишнего механического усилия. Отрыв площадки на многослойной плате — это почти всегда неремонтопригодное повреждение, потому что внутренние слои недоступны.

Как понять, что пайка плохая?

Частые признаки: матовый зернистый шов, трещины, неравномерная поверхность, нестабильная работа, пропадающий контакт при лёгком шевелении. Хорошая пайка — блестящая, с гладким вогнутым мениском, без пор и раковин.

Можно ли проверить плату только визуально?

Нет. Визуальный осмотр обязателен, но он не заменяет прозвонку и проверку под питанием. Многие дефекты видны только измерениями: скрытые обрывы, микротрещины, утечки между дорожками, неправильные номиналы.

Что полезнее для новичка: сборка или ремонт?

Обе задачи полезны, но ремонт учит диагностике лучше. Сборка помогает освоить технику пайки, а ремонт — понимать причины отказов. В идеале чередовать: собрали простую плату — попробовали найти неисправность в сломанном устройстве, затем собрали что-то посложнее.
