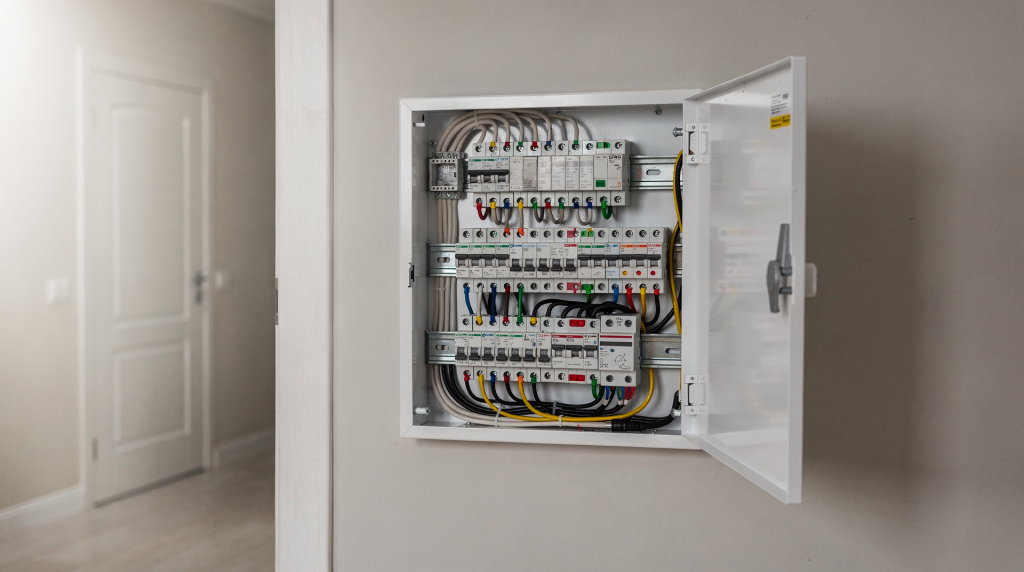

Распределительный щит для квартиры: структура, группы, защита

Распределительный щит — это сердце квартирной электрики. Именно здесь ввод делится на линии, каждая группа получает свою защиту, а вся система становится управляемой, понятной и безопасной. Если щит собран грамотно, он не просто «выбивает пробки», а локализует аварии, снижает риск пожара и упрощает обслуживание. За годы сборки щитов я убедился: качество коммутации и логика распределения групп важнее количества модулей.

Зачем вообще нужен квартирный щит

У многих щит ассоциируется с набором автоматов «на всякий случай». На практике задача куда шире: распределить нагрузку по линиям, защитить кабели от перегрузки и короткого замыкания, а людей — от опасной утечки тока. Автоматический выключатель защищает линию от перегрузки и КЗ, а УЗО реагирует именно на утечку тока; дифавтомат объединяет обе функции в одном корпусе.

Для квартиры это особенно важно: бытовая техника стала мощнее, линий стало больше, а ошибки в старой схеме проявляются уже не как «редко выбивает», а как перегрев клемм, ложные срабатывания, выгорание розеток и непредсказуемые отключения. Когда ко мне приходят с жалобой «автомат греется, но не отключается», первое, что я проверяю — не завышен ли номинал относительно сечения кабеля и не ослабла ли затяжка клемм.

Из чего состоит квартирный распределительный щит

Базовый состав щита обычно включает:

• вводной автомат;
• УЗО или дифавтоматы;
• групповые автоматы;
• реле контроля напряжения или УЗМ;
• шины N и PE;
• гребёнки, клеммы, наконечники, корпус на DIN-рейку.

УЗО отдельно не ставят «вместо автомата» — оно работает в паре с ним, потому что само не защищает от перегрузки и короткого замыкания. Это принципиальный момент: внутри УЗО нет теплового расцепителя и электромагнитного расцепителя, которые есть в автомате. При перегрузке линии УЗО просто выйдет из строя, но не отключится. Дифавтомат удобен там, где нужно сэкономить место и получить защиту от утечки и токовых аварий в одном устройстве — внутри него конструктивно объединены дифференциальный трансформатор тока и два расцепителя.

Что делает каждый элемент

Как делить квартиру на группы

Главная ошибка при проектировании щита — делать «слишком крупные» группы. Тогда при аварии обесточивается половина квартиры, а кабель оказывается привязан к нагрузке, для которой не рассчитан. Группы нужно делить по логике потребления и рисков. Я всегда рекомендую начинать с плана расстановки мебели и техники: именно он диктует, где появятся мощные потребители и сколько розеточных постов реально потребуется.

Практичная структура для квартиры

Обычно выделяют такие линии:

• освещение комнат;
• освещение кухни и санузла;
• розетки жилых комнат;
• розетки кухни;
• розетки коридора и общих зон;
• стиральная машина;
• посудомоечная машина;
• духовой шкаф;
• варочная панель;
• кондиционер;
• тёплый пол;
• бойлер;
• санузел отдельно;
• холодильник отдельной линией по желанию.

Чем выше мощность и чем критичнее нагрузка, тем логичнее выделять её в отдельную линию. Кухня почти всегда заслуживает отдельного внимания: здесь сосредоточены мощные приборы, высокая плотность розеток и повышенная влажность рядом с мойкой. Отдельная линия на холодильник — не прихоть, а практичное решение: уезжая в отпуск, вы сможете отключить все розеточные группы кроме этой и не беспокоиться о продуктах.

Минимальный разумный набор для типовой квартиры

• освещение — 1–2 линии;
• розетки комнат — 1–2 линии;
• кухня розетки — 1 линия;
• стиральная машина — 1 линия;
• посудомоечная машина — 1 линия;
• варочная панель — 1 линия;
• духовой шкаф — 1 линия;
• санузел — 1 линия.

Для небольшой квартиры можно упростить схему, но экономить на раздельной защите кухни и мокрых зон не стоит. Даже в студии я бы как минимум выделил санузел и кухонную розеточную группу на отдельные автоматы с дифзащитой.

Как выбирать защиту под линии

Подбор защиты начинается не с автомата, а с кабеля и нагрузки. Автомат должен защищать именно провод, а не «на глаз» подбираться под понравившуюся цифру. Номинал автомата выбирают так, чтобы кабель выдерживал длительную нагрузку с запасом, а сам автомат отключал линию раньше, чем кабель перегреется. Это базовое правило, которое я повторяю на каждом объекте: автомат — слуга кабеля, а не наоборот.

Базовая логика подбора

• Освещение: обычно отдельная линия с меньшим номиналом. Для медного кабеля 1,5 мм² ставлю автомат на 10 А, для 2,5 мм² — 16 А, но по освещению 1,5 мм² хватает с запасом.
• Розеточные линии: отдельные автоматы для комнат и кухни. На кухне часто закладываю 2,5 мм² с автоматом 16 А или даже 4 мм² с автоматом 20 А, если планируется мощная встраиваемая техника.
• Мощные приборы: индивидуальные линии. Варочная панель на 7–11 кВт требует кабель 6 мм² и автомат 32 А, духовой шкаф на 3–3,5 кВт — 2,5 мм² и 16 А.
• Влажные зоны: обязательно через УЗО или дифзащиту с током утечки 10 мА или 30 мА.
• Общий ввод: по выделенной мощности квартиры и возможностям вводного кабеля. Для типовой квартиры с выделенной мощностью 7–11 кВт вводной автомат обычно 40–63 А.

УЗО или дифавтомат

Оба варианта рабочие, но выбираются по задаче. С точки зрения схемотехники разницы в уровне защиты нет — вопрос в компоновке щита и удобстве диагностики.

На практике:

• на отдельную мощную линию часто ставят дифавтомат — например, на варочную панель или стиральную машину;
• на несколько розеточных групп удобнее связка «автомат + УЗО» — одно УЗО на 40 А и 30 мА может защищать три-четыре групповых автомата по 16 А;
• для санузла и кухни часто выбирают отдельную дифзащиту с током утечки 10 мА — это более чувствительный порог, оправданный в зонах с повышенной влажностью.

Сколько УЗО нужно в квартире

Универсального числа нет. Но есть принцип: чем меньше зон сидит на одном УЗО, тем меньше квартира будет обесточена при утечке и тем проще найти проблему. Слишком «общее» УЗО делает систему неудобной: одна мелкая неисправность выключает сразу несколько помещений. Я сталкивался с ситуацией, когда из-за утечки в старой стиральной машине гас свет во всей квартире — потому что всё висело на одном УЗО.

Практичный подход такой:

• одно УЗО на розеточные группы комнат;
• отдельное УЗО на кухню;
• отдельное УЗО на мокрые зоны;
• при необходимости отдельная защита на уличные или технические линии.

Для санузла и кухни часто используют защиту с повышенным вниманием к утечке, потому что там сочетаются вода, металл, бытовая техника и повышенная вероятность повреждения кабеля. Ток утечки 10 мА вместо стандартных 30 мА — разумная перестраховка для этих зон.

Типовая структура щита: пример

Ниже — упрощённый пример для квартиры с электроплитой и несколькими отдельными линиями.

Такой щит уже можно обслуживать без хаоса: каждая линия подписана, авария локализуется, а поиск неисправности занимает минуты, а не часы. При монтаже я всегда располагаю элементы именно в такой логической последовательности: ввод сверху, затем защита сети, затем групповая защита, и внизу — отходящие линии. Это читается интуитивно даже через несколько лет после сборки.

Основные ошибки при сборке щита

1. Один автомат на всю квартиру

Выглядит просто, но при проблеме отключается всё сразу. Для современной квартиры это неудобно и небезопасно. Даже если формально номинал подобран правильно, вы теряете селективность: короткое замыкание в розетке обесточит и освещение, и холодильник.

2. Слишком большие группы

Когда на одном автомате сидит кухня, санузел и половина комнат, нагрузка становится непредсказуемой. Суммарный ток может превысить номинал автомата, а кабель при этом окажется нагружен неравномерно — часть розеток работает на пределе, часть простаивает.

3. УЗО без автомата

Так нельзя: УЗО не защищает от перегрузки и КЗ, ему нужна пара в виде автомата. Я видел щиты, где УЗО стоит одно на всю квартиру без автоматов — это прямое нарушение и реальный риск выхода УЗО из строя при перегрузке.

4. Неправильный номинал автомата

Слишком большой номинал не защищает кабель, слишком маленький создаёт ложные отключения. Классика: автомат 25 А на кабель 2,5 мм² — кабель уже греется, а автомат ещё держит. Или автомат 10 А на кухонную розеточную линию — чайник с микроволновкой включаются, и свет гаснет.

5. Экономия на маркировке

Подписывать линии нужно обязательно. Через год даже хороший щит без маркировки превращается в загадку. Я использую термоусадочные трубки с печатной маркировкой или кабельные бирки — это занимает 15 минут при монтаже, но экономит часы при обслуживании.

6. Смешивание нулей после УЗО

Это одна из самых частых причин ложного срабатывания. У каждой группы с УЗО должен быть свой ноль. Если нулевые проводники разных групп после УЗО где-то пересекаются, дифференциальный трансформатор видит разницу токов и отключает линию. Найти такое пересечение в собранном щите — та ещё задача.

Как проверить, что щит собран правильно

Перед вводом в эксплуатацию имеет смысл пройтись по простому чек-листу:

• все линии подписаны;
• каждый автомат соответствует своей группе;
• PE-проводники заведены на общую шину земли;
• нули разделены по группам, где стоит УЗО;
• клеммы протянуты без перетяга и без «вялого» контакта;
• кабели промаркированы;
• есть запас места под обслуживание;
• дверца щита закрывается без давления на провода;
• кнопка «Тест» на УЗО нажимается и устройство отключается;
• порядок отключения и включения понятен без схемы наугад.

Если щит собран аккуратно, его легко читать глазами: сверху ввод, ниже защита, затем групповые отходящие линии. Это не эстетика ради эстетики — это реальная эксплуатационная удобность. Добавлю от себя: проверяйте затяжку клемм динамометрической отвёрткой, а не «на ощупь». Слабая затяжка греется и окисляется, избыточная — деформирует проводник и снижает надёжность контакта.

Что важно учесть именно в квартире

Квартирный щит отличается от частного дома тем, что здесь обычно меньше вводной мощности, меньше места и выше плотность нагрузок на квадратный метр. Поэтому важно:

• не перегружать одну линию кухней целиком;
• не ставить один УЗО на всю квартиру без необходимости;
• отдельно защищать мокрые зоны;
• учитывать будущий ремонт, а не только текущую расстановку мебели;
• оставлять запас модулей под автоматизацию, кондиционеры, тёплые полы и сетевое оборудование.

Если в квартире планируется умный дом, желательно сразу предусмотреть отдельные линии для контроллеров, роутера, свитча, шлюзов и питания слаботочки. Это снижает риск, что бытовая авария положит ещё и сеть, связь и управление освещением. На своих объектах я всегда закладываю отдельный автомат на 6 А для слаботочного оборудования — он питает блоки питания 12/24 В, от которых уже запитаны контроллеры, Zigbee-координатор и сетевые коммутаторы.

Пошагово: как подойти к проектированию щита

Шаг 1. Составить список потребителей

Запишите всю технику, освещение, кондиционеры, тёплые полы, бойлер, варочную панель, посудомойку, стиральную машину и будущие планы. Не забудьте про, казалось бы, мелочи: вытяжка, измельчитель отходов, полотенцесушитель, греющий кабель на водостоках — каждый такой потребитель требует отдельной линии или хотя бы учёта в нагрузке группы.

Шаг 2. Разделить на группы

Объединяйте только совместимые линии. Кухню и санузел не стоит вешать на общий «розеточный» автомат. Освещение разных зон можно объединять, но я предпочитаю разделять свет в санузле и жилых комнатах — если сработает защита по утечке в ванной, вы не останетесь в темноте во всей квартире.

Шаг 3. Определить тип защиты

Решите, где удобнее УЗО с группой автоматов, а где лучше дифавтомат. Для мощных одиночных линий я почти всегда выбираю дифавтомат — это компактно и логично. Для розеточных групп комнат удобнее связка УЗО + автоматы.

Шаг 4. Подобрать корпус щита

Нужен запас по модулям, чтобы не собирать всё «впритык». Практика показывает: к тому, что вы насчитали по схеме, добавляйте минимум 30% свободных мест. Через год-два обязательно появится что-то ещё — реле для тёплого пола, контактор для управления розетками, дополнительный автомат под кондиционер.

Шаг 5. Продумать разводку нулей и земли

Это критично для корректной работы УЗО. Нулевые шинки после каждого УЗО должны быть изолированы друг от друга. Земляная шина — общая для всех линий, но не должна пересекаться с нулём после УЗО.

Шаг 6. Подписать линии

Маркировка должна быть понятной не только монтажнику, но и владельцу квартиры. «Розетки кухни левая сторона» лучше, чем «Группа 3». Через три года вы не вспомните, что такое «Группа 3», а «левая сторона кухни» — поймёте сразу.

Когда стоит обратиться к проекту, а не собирать «по месту»

Если в квартире:

• электроплита;
• много техники на кухне;
• тёплые полы;
• кондиционеры;
• система умного дома;
• перенос щита или полная замена проводки.

В таких случаях щит уже нельзя собирать как набор «полезных модулей». Нужна схема с логикой, расчётом нагрузок и пониманием того, как будет жить квартира через 3–5 лет. Я не раз переделывал щиты, собранные «по месту» без проекта: вроде всё работает, но запас по мощности отсутствует, группы перепутаны, а документации нет. В итоге стоимость переделки выше, чем проектирование с нуля.

Вывод

Хороший квартирный распределительный щит — это не максимальное количество модулей, а правильно разделённые группы, корректно подобранная защита и удобство обслуживания. Автоматы защищают кабели, УЗО защищает от утечек, дифавтоматы дают компактность, а грамотное разделение линий делает квартиру предсказуемой и безопасной.

Если щит спроектирован с запасом и без хаоса, он становится не источником проблем, а основой спокойной эксплуатации всей электрики в квартире. За годы практики я вывел для себя простое правило: щит должен быть таким, чтобы любой грамотный электрик мог разобраться в нём за пять минут, а владелец квартиры — понять логику отключений без звонка специалисту.

FAQ

Чем отличается автомат от УЗО?

Автомат защищает от перегрузки и короткого замыкания, а УЗО — от утечки тока. УЗО не заменяет автомат. Внутри автомата стоят тепловой и электромагнитный расцепители, внутри УЗО — дифференциальный трансформатор и реле отключения. Это разные устройства с разными задачами.

Что лучше: УЗО или дифавтомат?

Для отдельных линий дифавтомат часто удобнее, потому что он компактный. Для нескольких групп иногда практичнее связка «автомат + УЗО». С точки зрения защиты разницы нет — выбор определяется компоновкой щита и бюджетом.

Сколько групп нужно в квартире?

Минимум — освещение, розетки комнат, кухня, санузел и мощные отдельные приборы. Чем больше точек потребления, тем полезнее дробить линии. Для типовой двушки я обычно проектирую 12–18 групп.

Нужно ли отдельное УЗО на санузел?

Да, это одна из самых разумных мер безопасности, поскольку там есть влажность и повышенный риск поражения током. Рекомендую УЗО с током утечки 10 мА — оно чувствительнее стандартных 30 мА и лучше защищает в условиях повышенной влажности.

Можно ли поставить одно УЗО на всю квартиру?

Технически можно, но это неудобно: любая утечка отключит сразу всё. Для квартиры лучше делить защиту на несколько зон. Минимум — отдельные УЗО на мокрые зоны и на розеточные группы.

Почему УЗО иногда выбивает без видимой причины?

Часто причина в утечке через повреждённый кабель, неисправный прибор, влажность, либо в ошибке разводки нулей после УЗО. Начинайте диагностику с отключения всех потребителей из розеток — если УЗО держит, проблема в одном из приборов. Если выбивает и без нагрузки — ищите повреждение кабеля или ошибку коммутации нулей.
